Endurgerð eins og hún er, út frá tiltekinni hlut

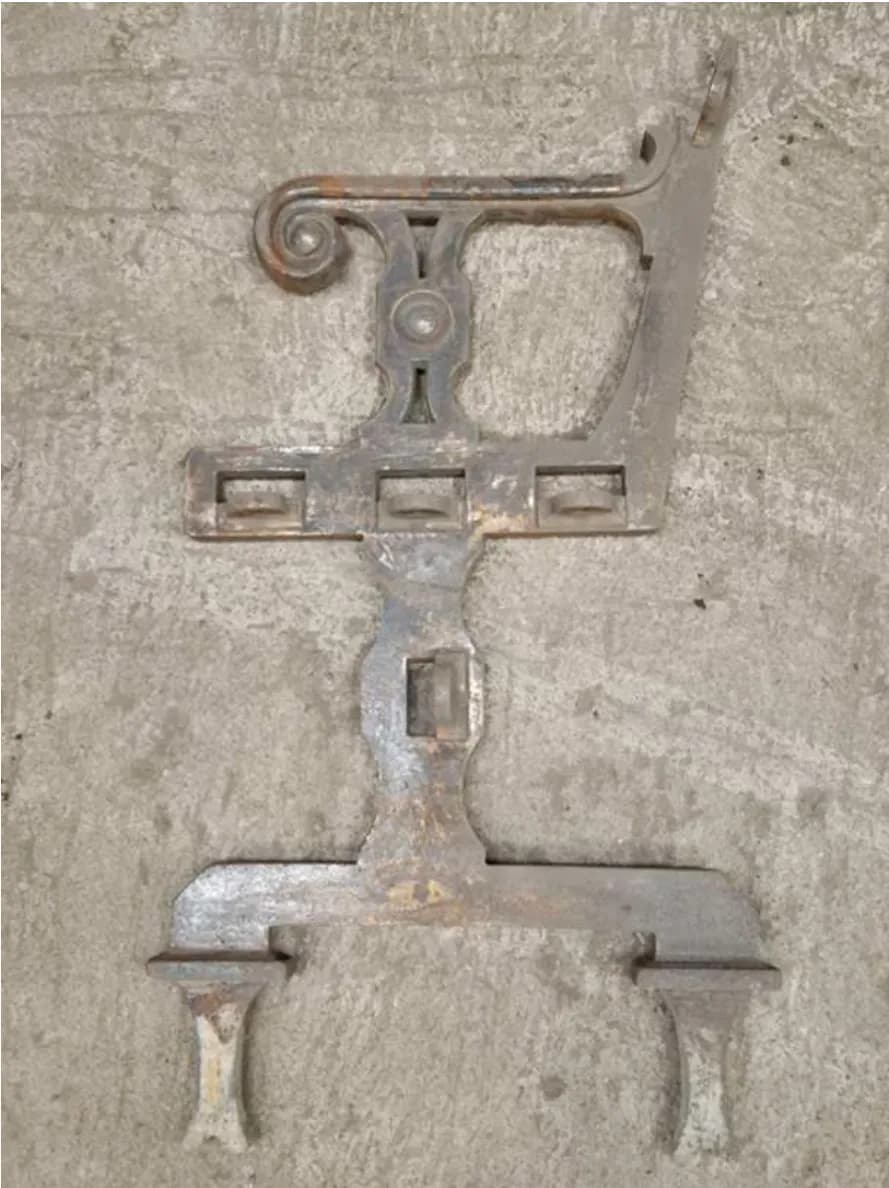

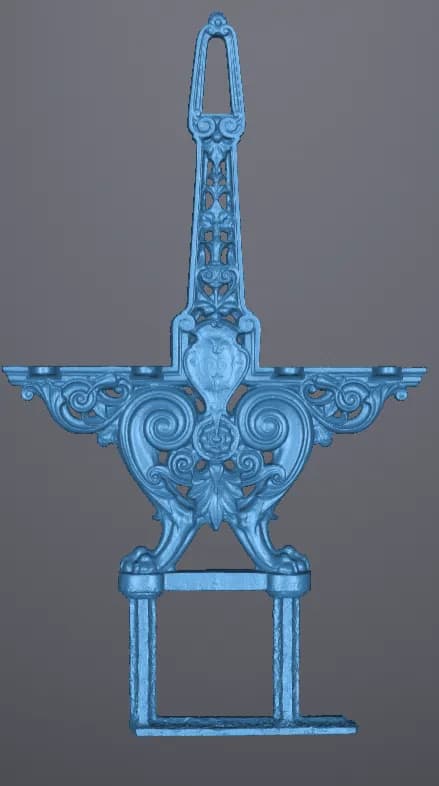

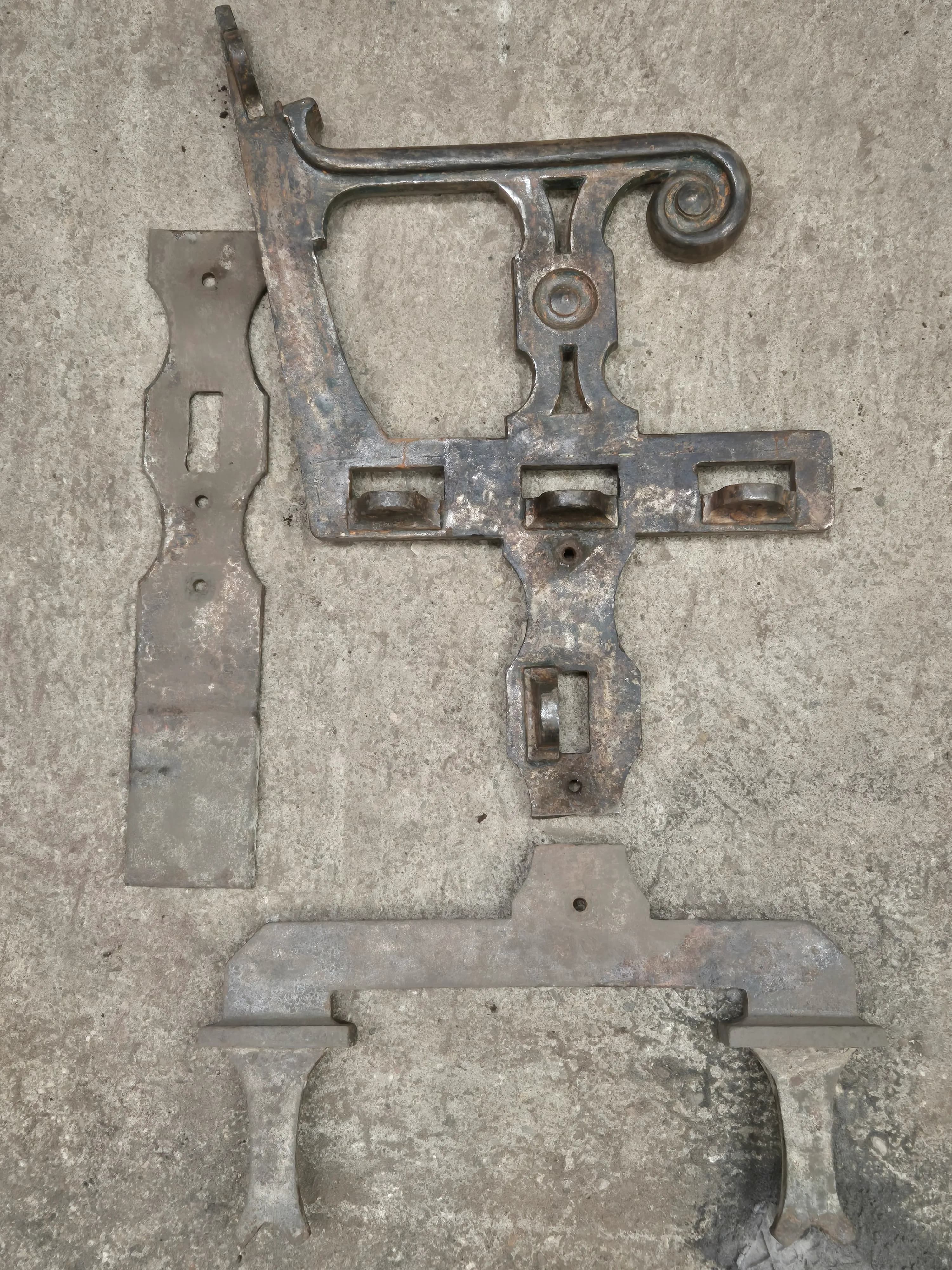

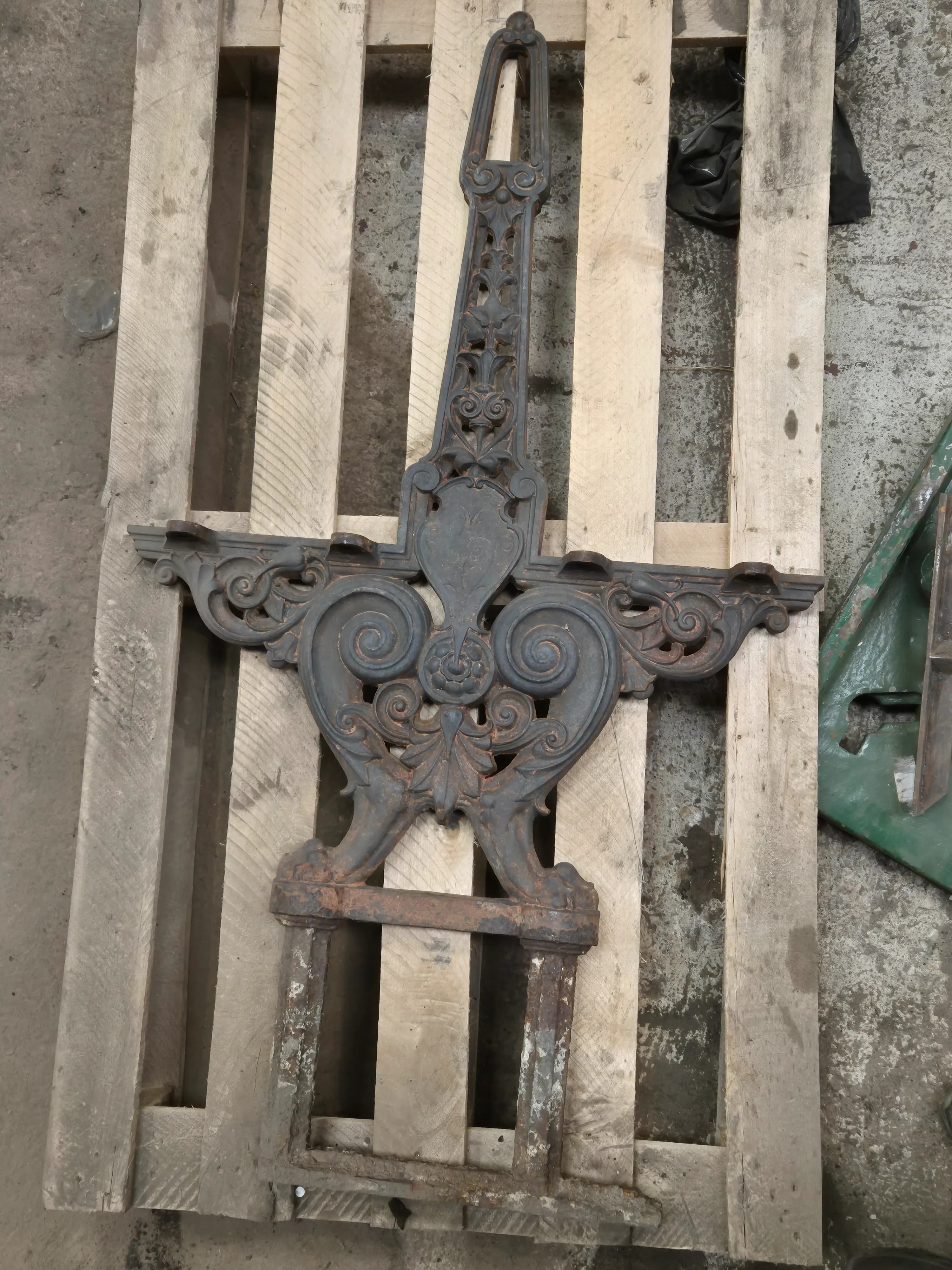

Skanna 3D af núverandi hlut: Nákvæm skönnun

Fyrsta skrefið er að undirbúa og skanna aðalverkefnið vandlega. Yfirborð þess er hreinsað til að tryggja optimum fanga.

Notkun 3D skanna gerir kleift að ná ultra-nákvæmri skráningu á minnstu smáatriðum: flóknum rúmtalum, fínn hæðartöku, fínu skreytingum og jafnvel slitmerki eða minni gallar.

• Traust mynd af formum og áferð
• Sköpun háþétts punktaþykkis
• Virðing fyrir upprunalegri rúmfræði, þar á meðal sögu hennar.

Markmið: Að fá nákvæma stafræna afrit, sem þjónar sem grunnur fyrir endurgerð.

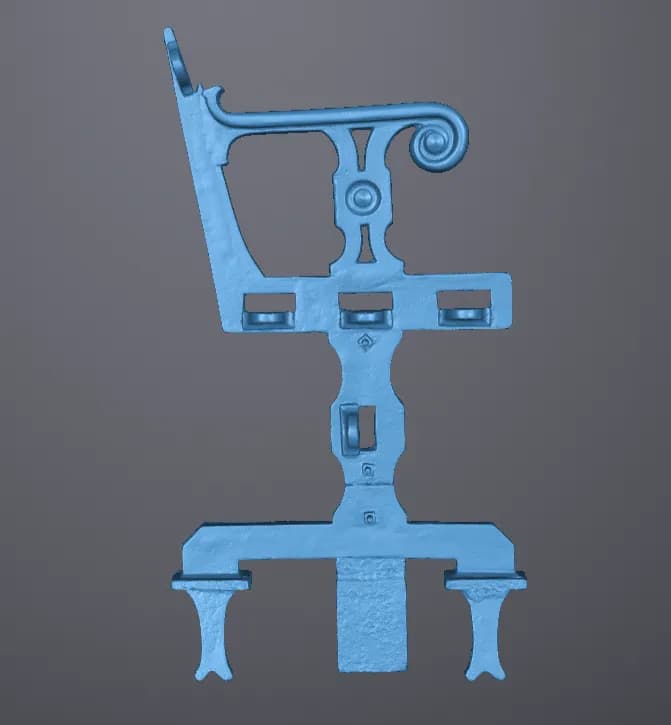

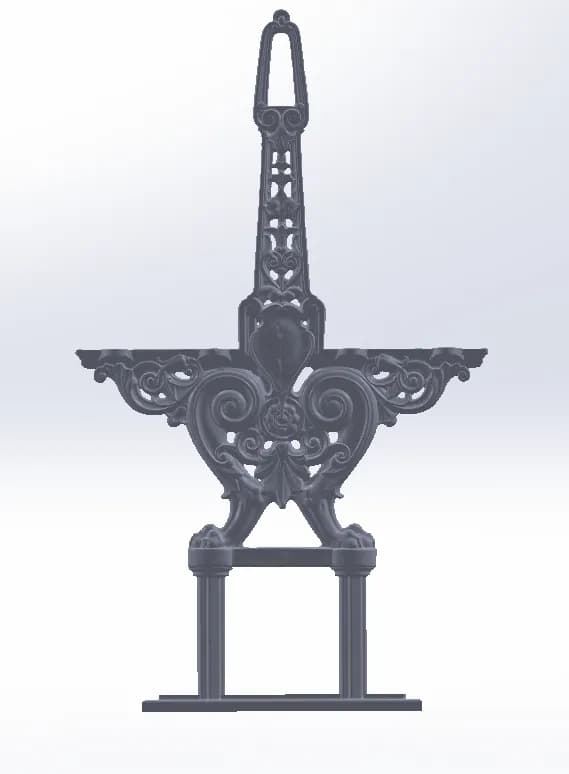

Rétroconception : Frá punktaþoku til hagræðingsmódel

Skýjapunktarnir sem fengist er við skönnunina eru síðan fluttir á rannsóknarstofu. Það er þar sem afturhönnunin fær alla sína merkingu. Grunn líkaninu er breytt með tölvuhönnunarforritum (CAD).

• Hreinsun og hámarkun punktaþokunnar.
• Nákvæm endurbygging á yfirborðum fyrir traust 3D líkan.
• Rétting á galla vegna slit eða brota.
• Aðlögunartækni fyrir steypu (ör, þykknað í til að losa moldina, tillit til efnisþéttingar).

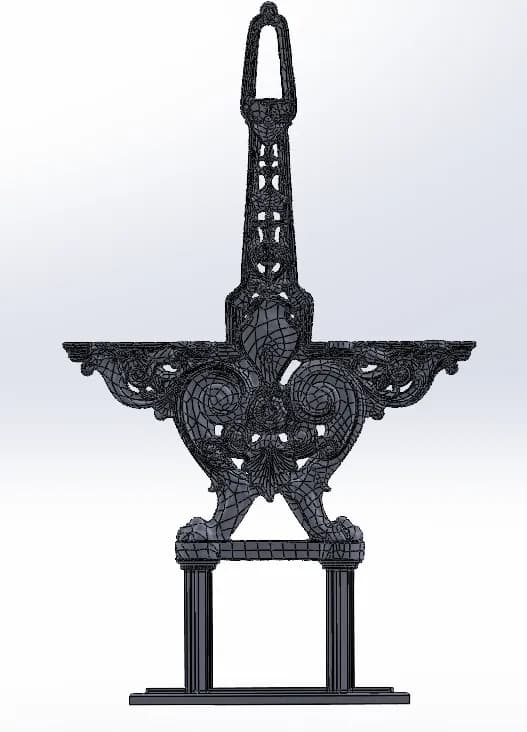

Niðurstaðan: Þrívíddarlíkan sem er sjónrænt trúverðugt miðað við upprunalega, en tæknilega tilbúið fyrir bræðsluferlið.

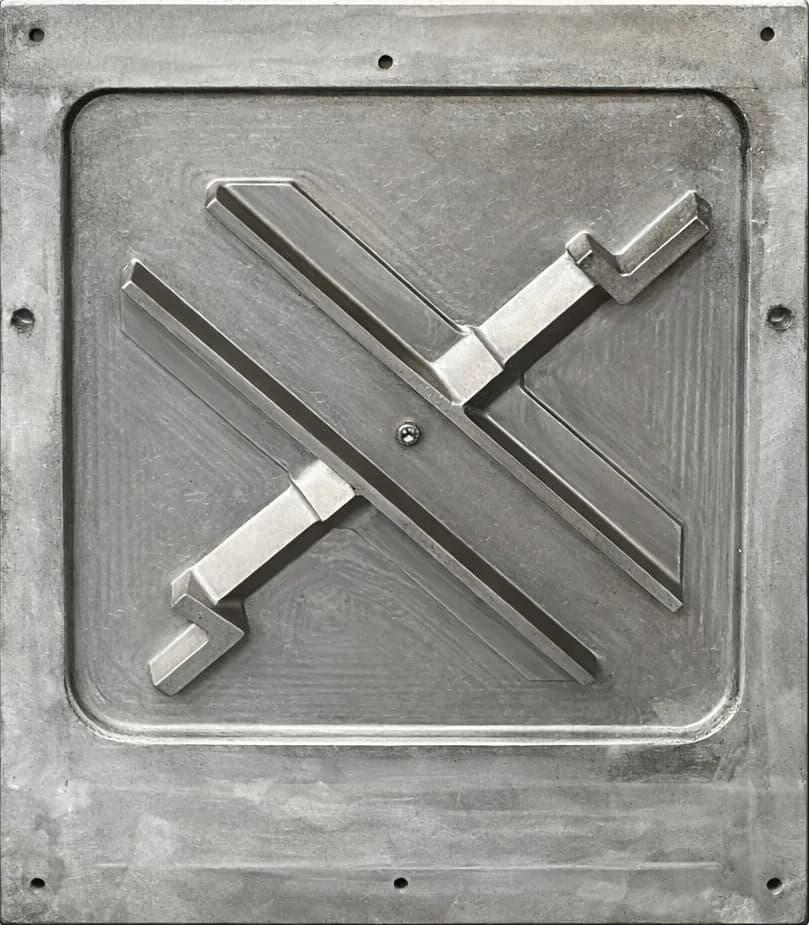

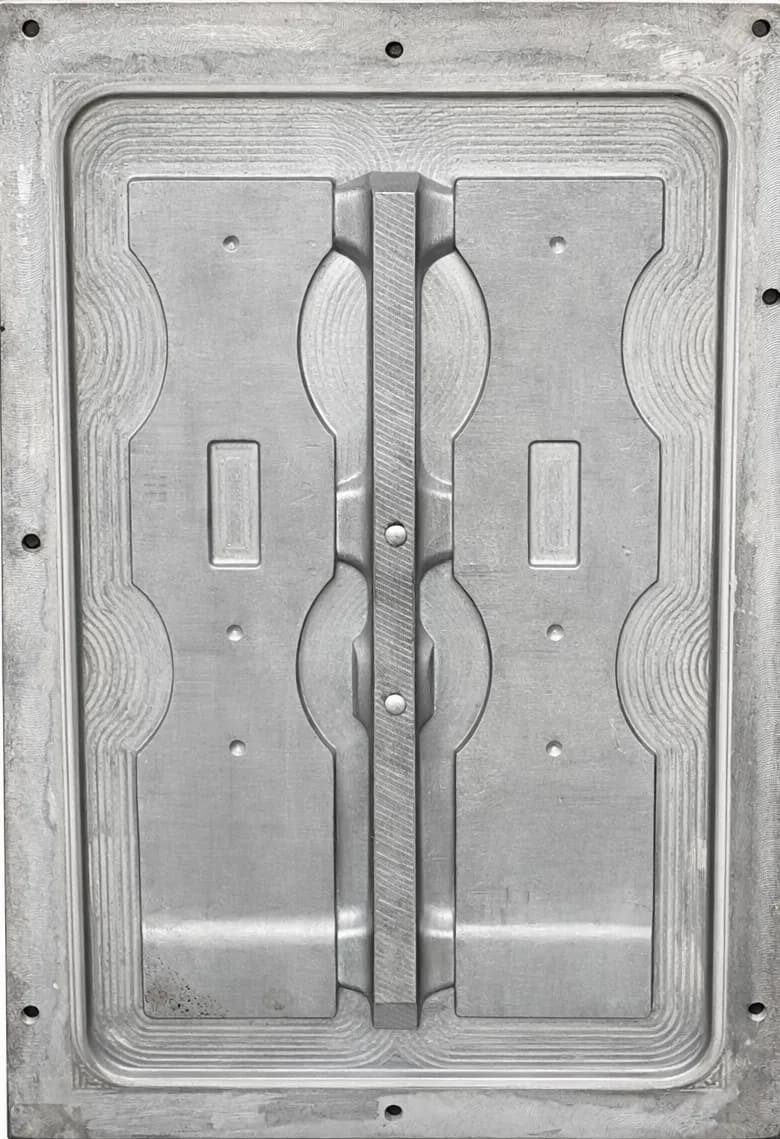

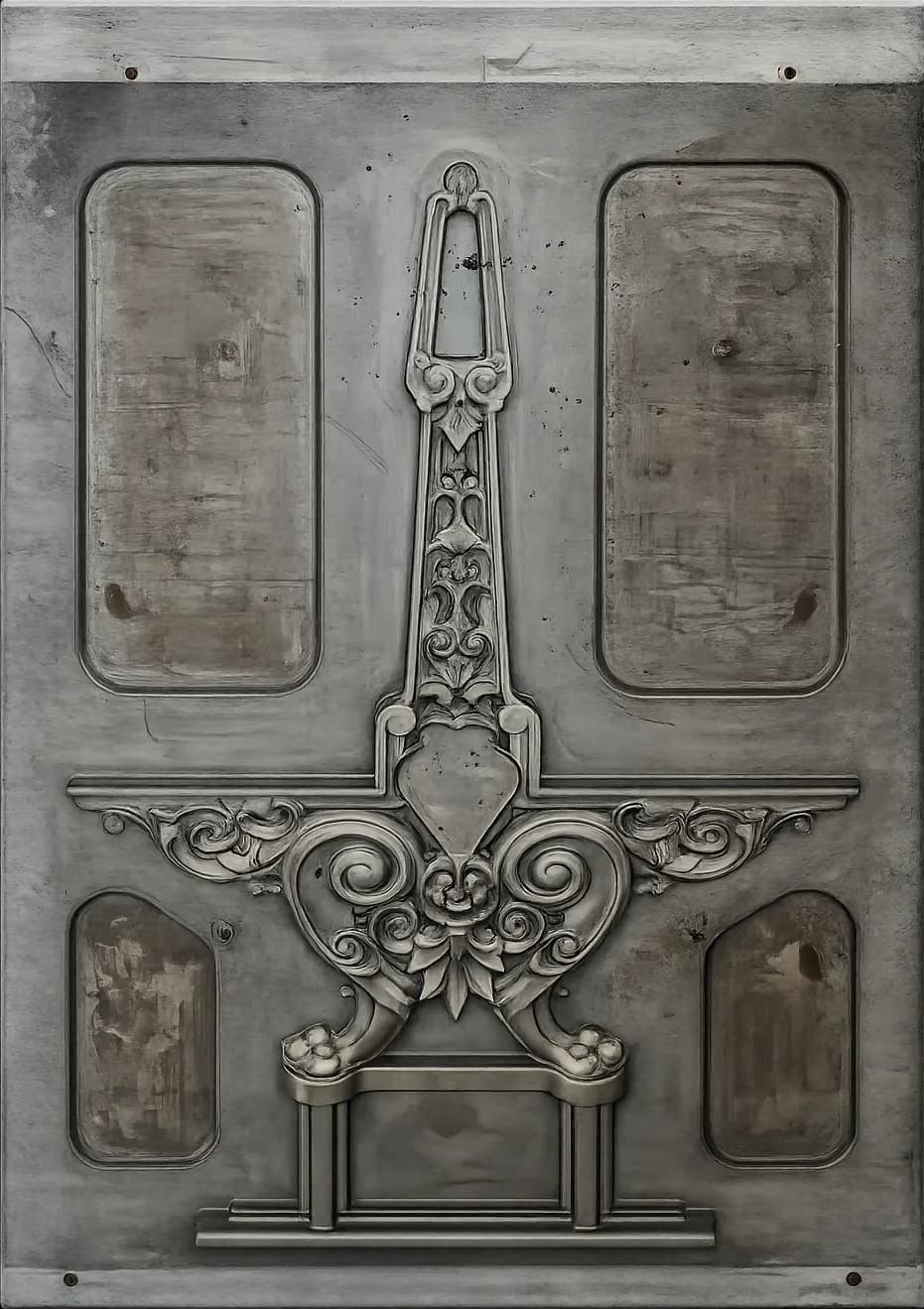

Sköpun líkansins

Þessi skref getur verið fjarlægt með nýrri mótstekninni okkar fyrir sandmót, án þess að þurfa að nota verkfæri.

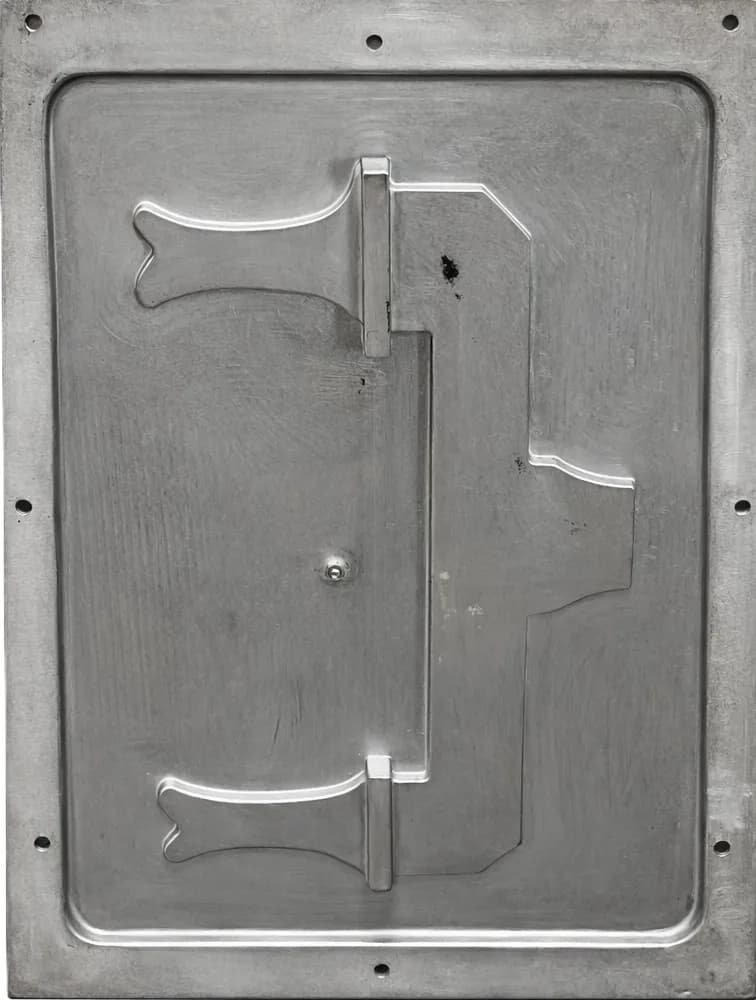

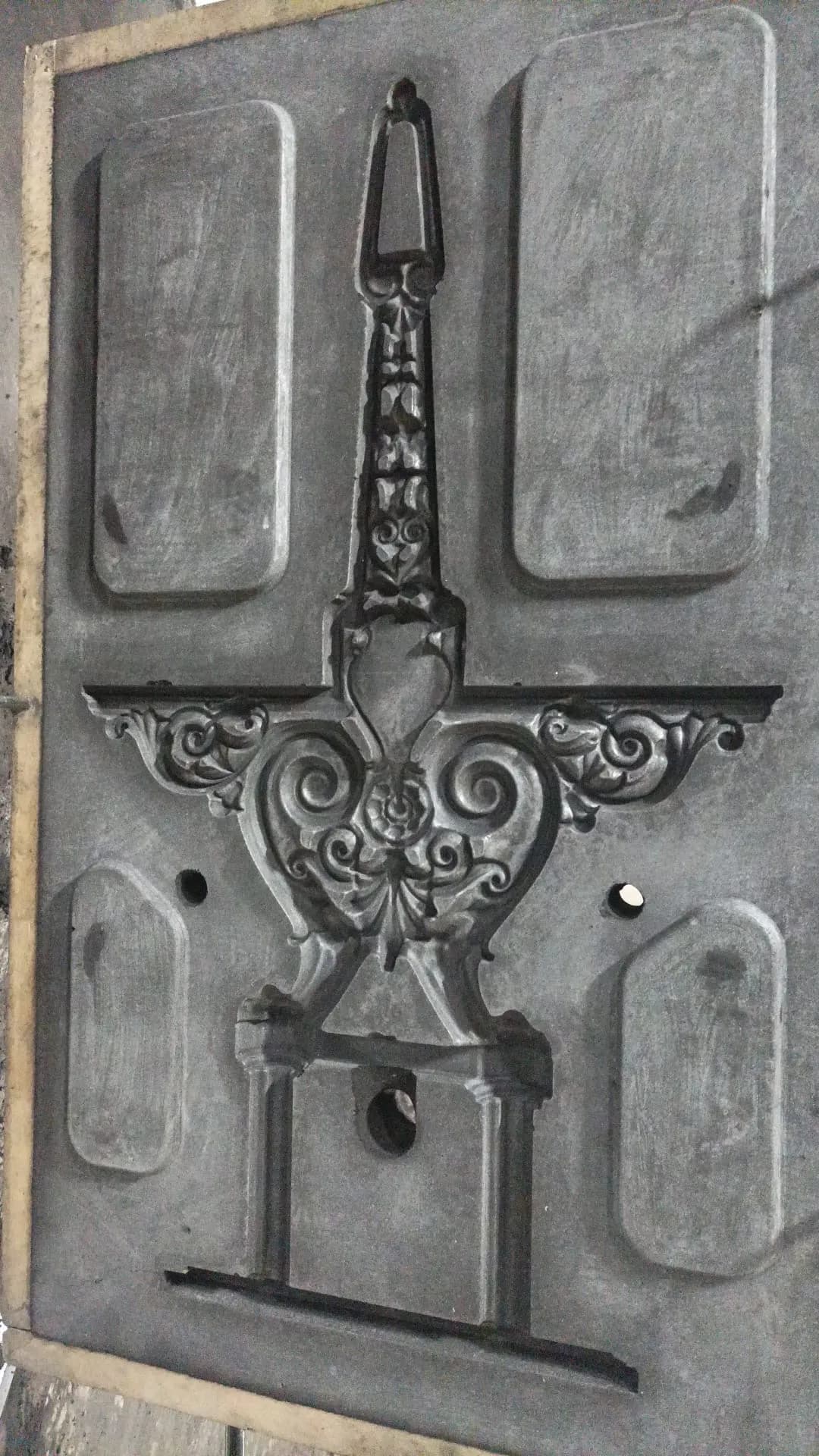

Frá háþróuðu 3D skránni er gerður líkan, sem einnig er kallað líkamlegt verkfæri.

Fyrir en mótið sjálft er búið til, er búið til verkfæri. Það er „náttúrulíkan“ af lokapípunni:

• Samsetningaráætlun: aðskilnaðarlinja milli efri og neðri hluta mótsins. Það þarf að staðsetja hana skynsamlega til að leyfa að taka mótið út án þess að draga sandinn með sér.
• Les Masselottes: fljótandi málmur geymar. Þar sem málmurinn minnkar við kólnun, „gefur“ masselottan málm til hlutarins til að forðast göt (skemmdir).
• Stýringarkerfið: kerfi af rásum sem leiðir fljótandi málm að mótinu. Það þarf að hanna það þannig að málmurinn komi inn án óreiðu.

Niðurstaðan: Þrívíddarlíkan sem er sjónrænt trúverðugt við upprunann, en tæknilega tilbúið fyrir steypuferlið.

Moulage au Sable – Prise d'Empreinte dans le Sable" translates to "Sandmódel – Vapn í sandi" in Icelandic.

Þegar líkanið er síðan vandlega staðsett í gjótunnar ramman.

Formsandurinn er þjappaður í kringum hann, sem skapar fullkomin neikvæð mynstur.

Svo fl工具ið er tilbúið, þá notum við það til að skapa tómið (mælinguna) þar sem málmurinn verður hellt.

Sandsmíð: við þjöppum blöndu af sandi og bindiefni (lími) í kringum mótið.

Fyrirkomulag mótsins: við opnum mótið, tökum líkamlega mótið út, og þá er eftir „hola“ sem hefur fullkomna mynd af hlutanum.

Coulée de la Fonte : La Magie de la Transformation" in Icelandic is "Bráðnunardýnið: Galdrar umbreytingarinnar".

Augnablikið þegar bráðið fer í form er hápunktur þessa ferils. Bráðnin er hitað við miklar hitastig í ofni, þar sem hún nær fullkomnu vökvakenndu ástandi. Bræðslumennirnir, með millimetranákvæmni, hella þá þessu logandi málmi í fyrirfram undirbúið sandform.

„Það er á þessu stigi sem hráefnið tekur nákvæma og ítarlega mynd af framtíðar bankabaki, með tilliti til allra núansanna í upprunalegu 3D módelinu.“

• Fyrir hækkaða hitastig er fljótandi ferlið að hámarki.
• Stýrður flæði í rásum mótins.
• Full og jafnt fylling af fótarmerki.
• Lítill og stýrt kæling til að forðast innri spennu.

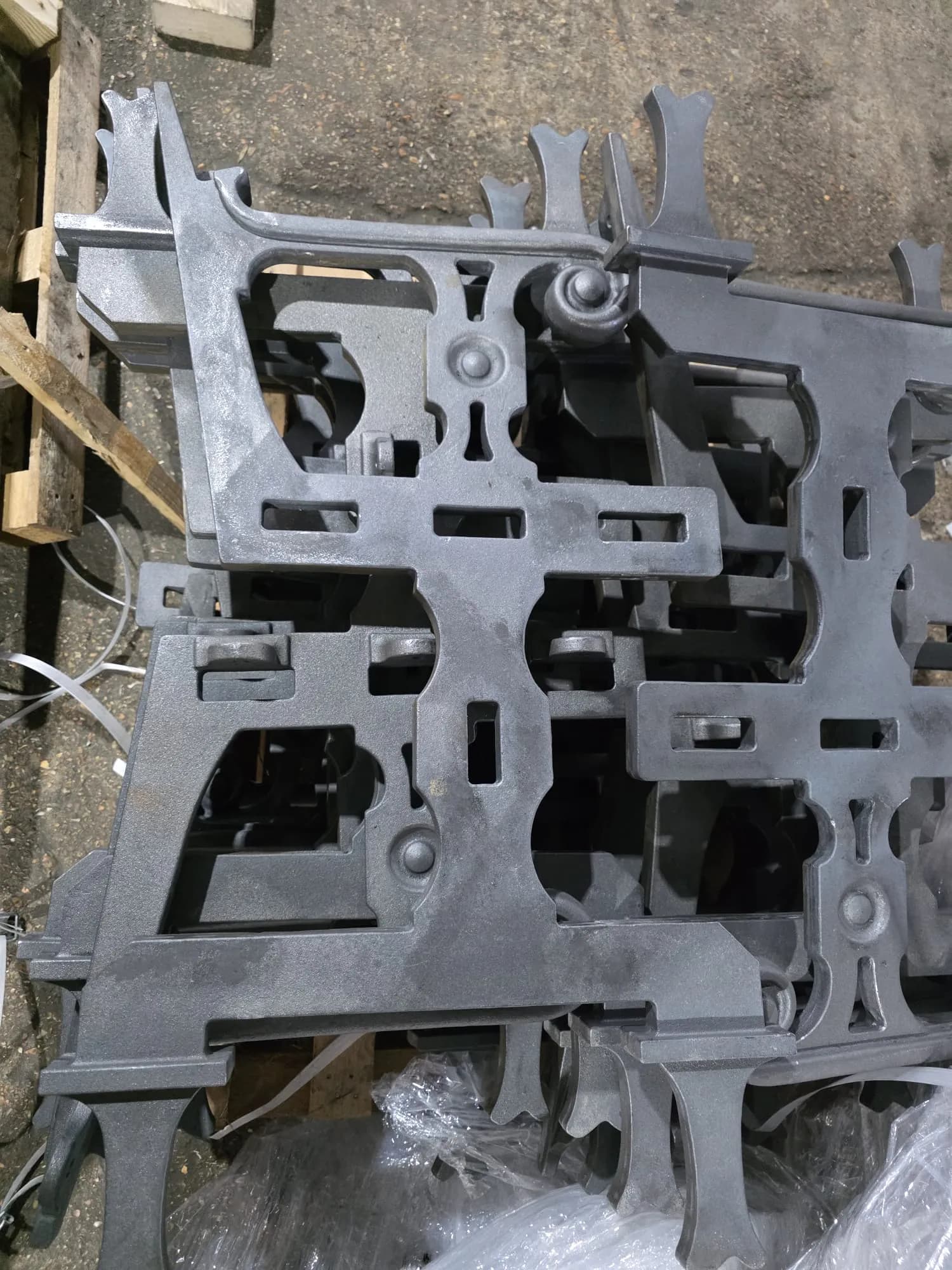

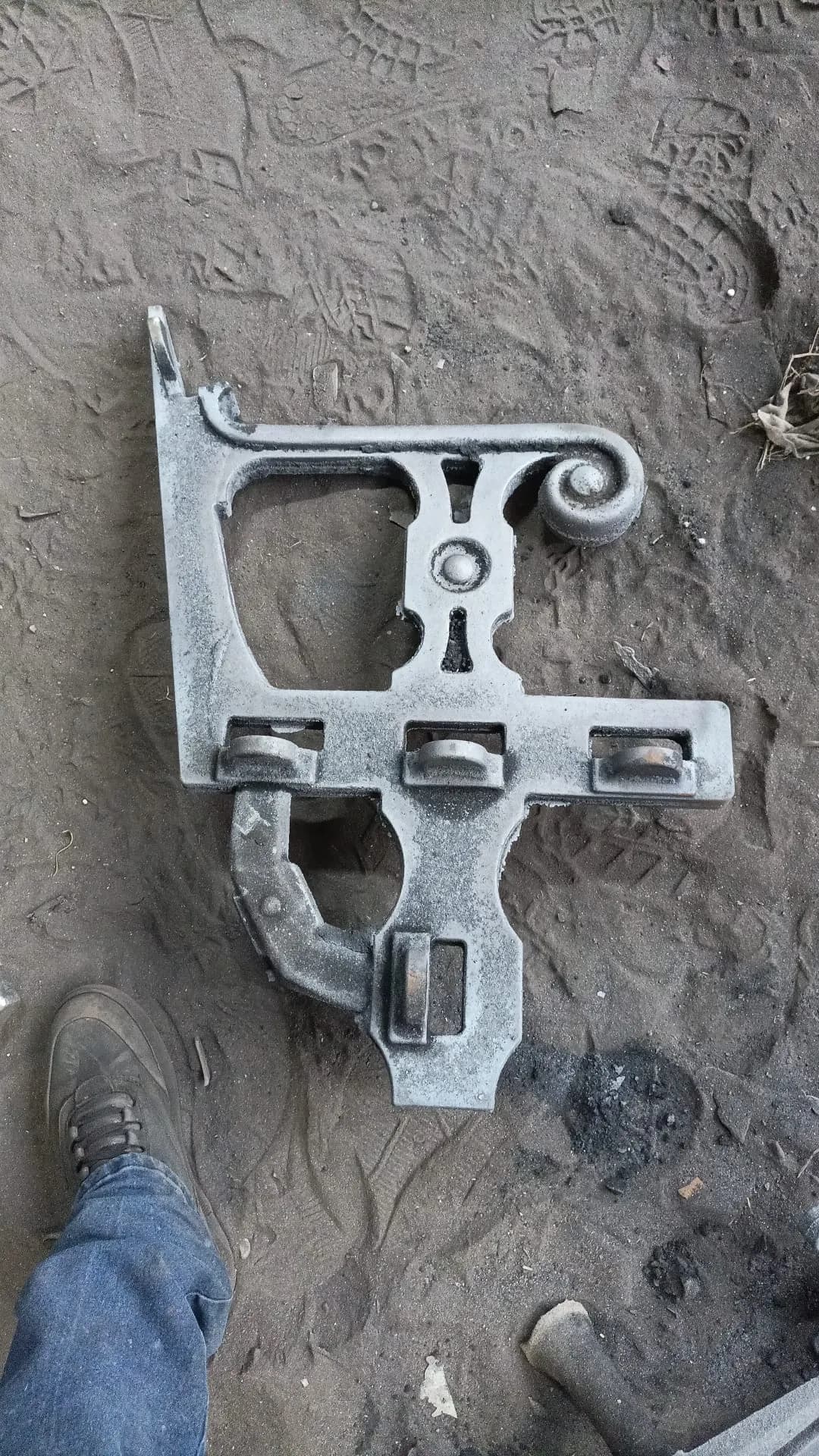

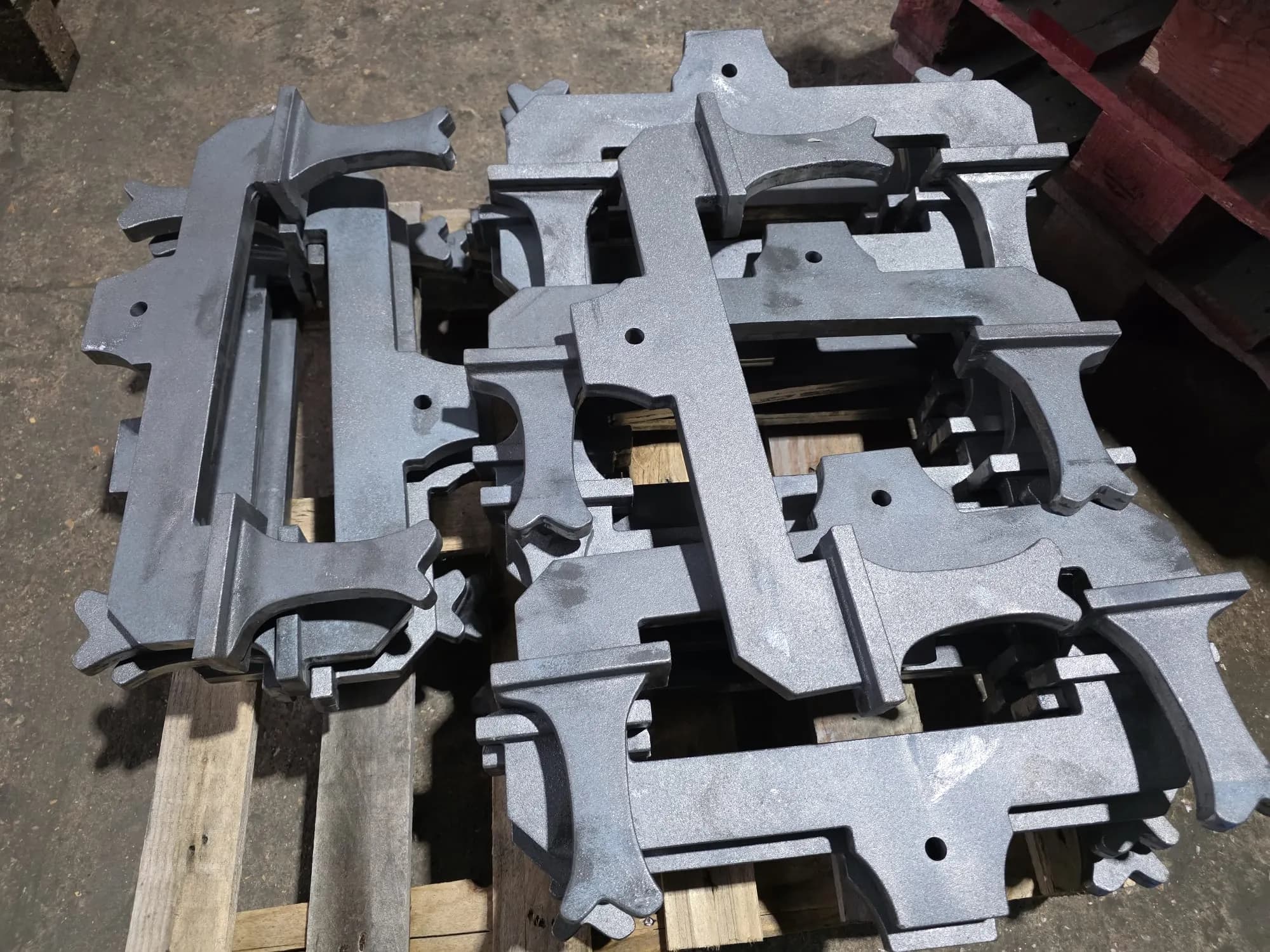

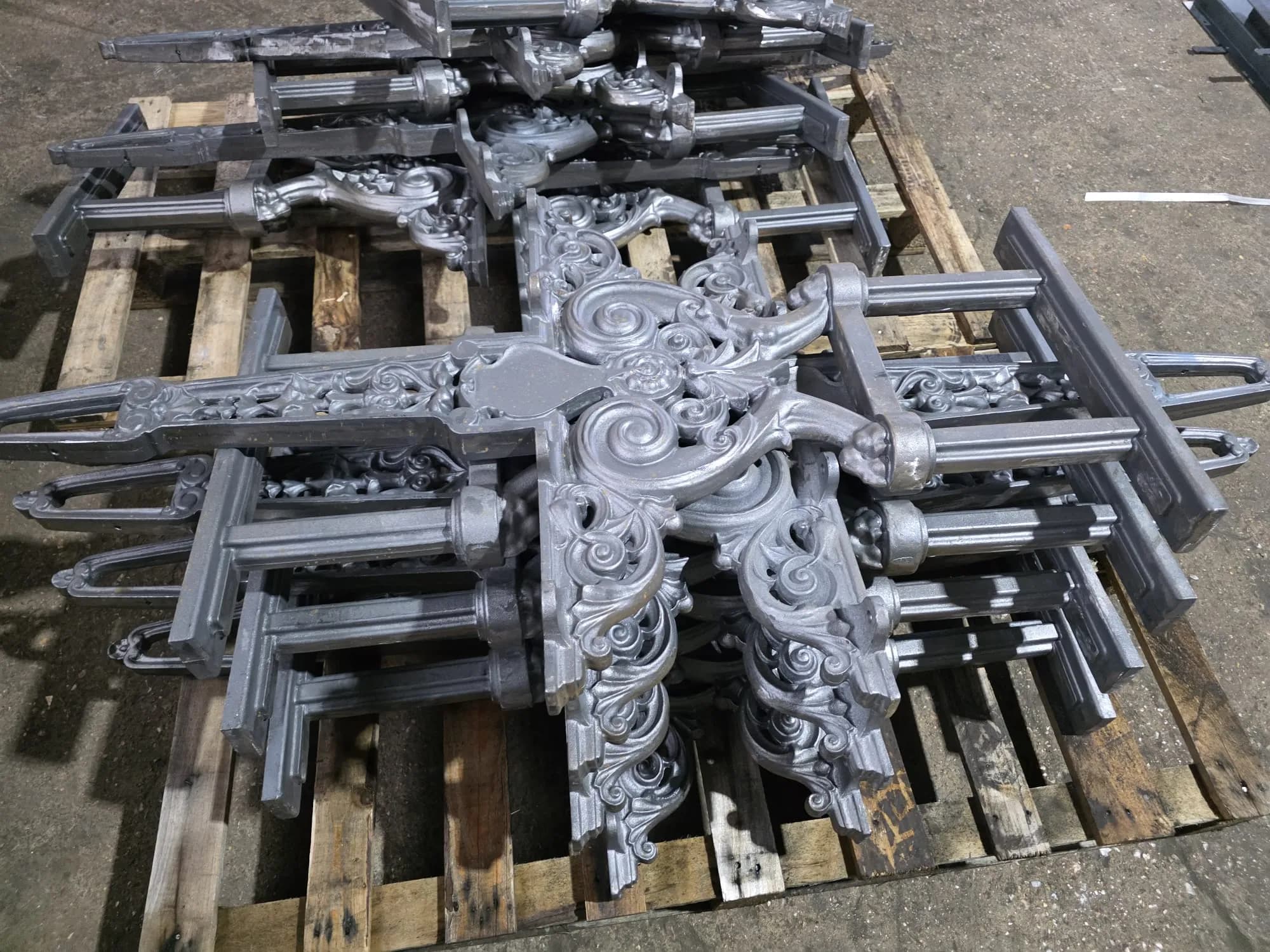

Þarfgerð og Klára: Afnema Verkið

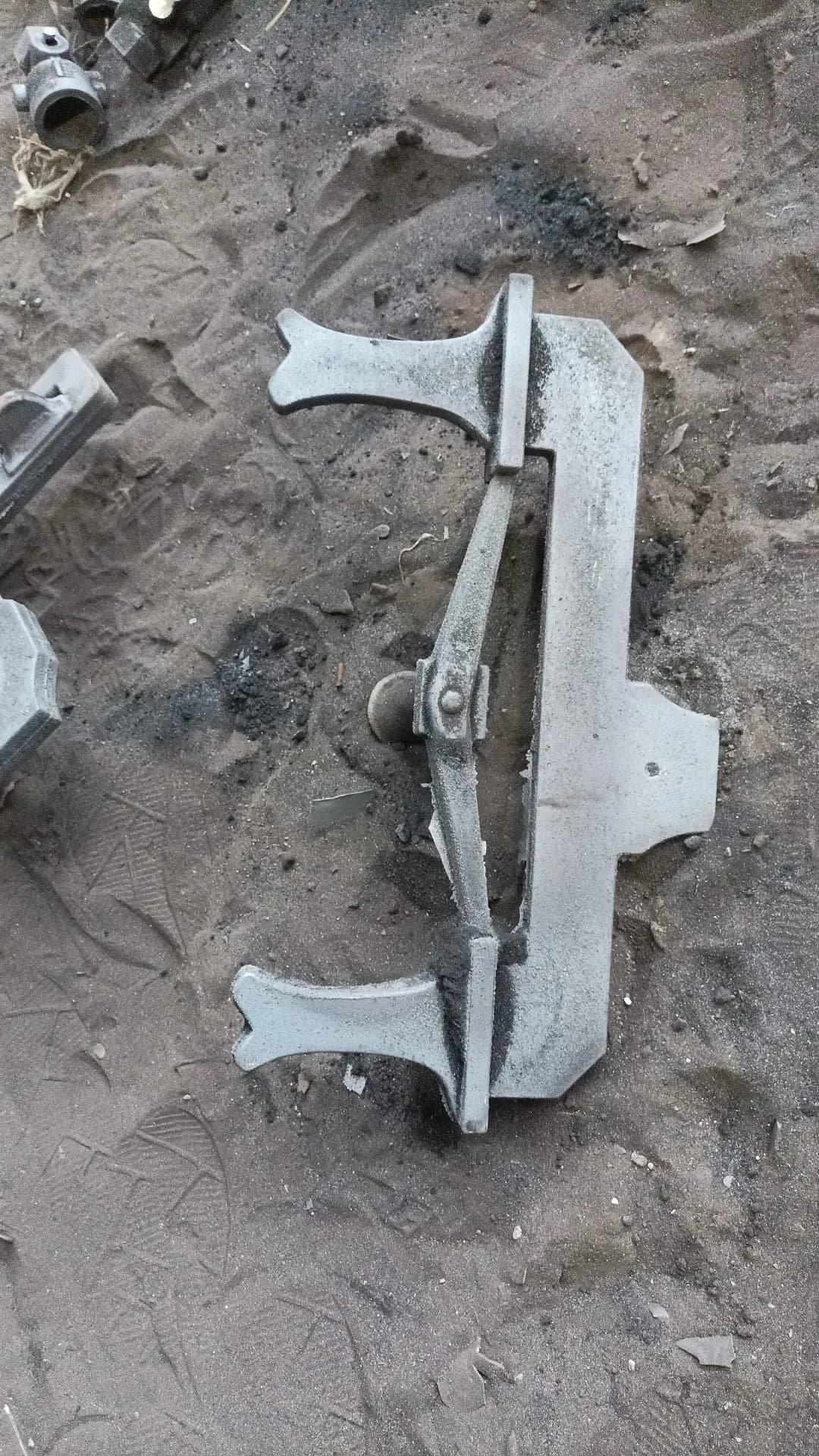

Þegar málmurinn er kældur og hérnaður, er hlutinum sleppt úr mótinu. Þessi skref, kallað losun, felur í sér að brjóta sandmótið til að koma í ljós mótaði hlutinn.

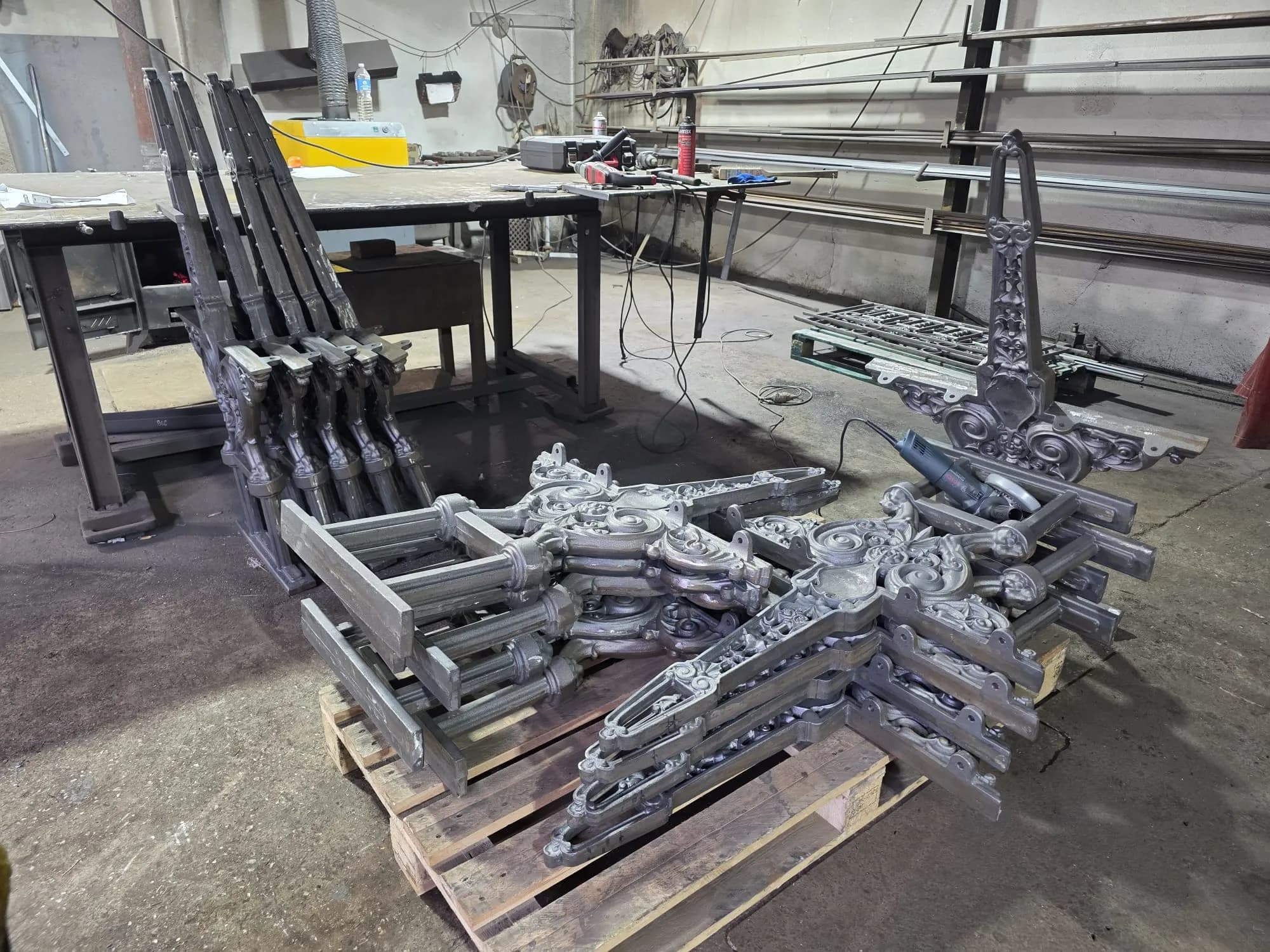

Ferlið heldur áfram með röð af nauðsynlegum fullnaðaraðgerðum:

Þrep lokunar

• Décochage: vandræðalítið brot á mótinu og endurheimt á hlutnum.
• Ébarbage: skurður á blæðingum og auka massum.
• Lissage: handwennt eða vélarwennt aðferðir til að slípa yfirborð og losna við ófullkomleika.
• Gæðastjórn: strangt sjón- og víddargagnrýni er framkvæmt til að tryggja fullkomna samræmi við upprunalega.
